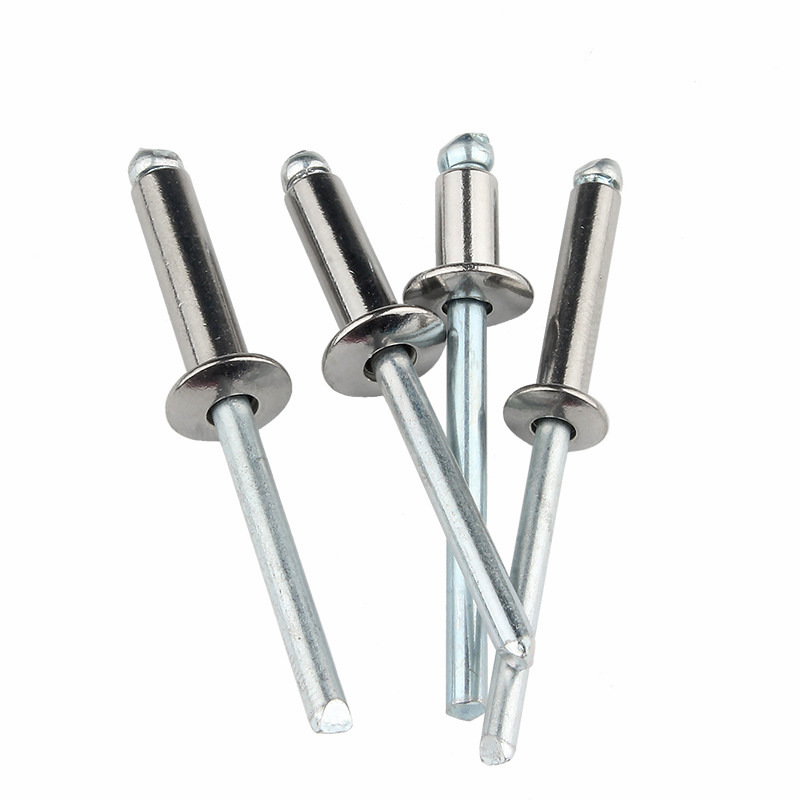

Kör perçinlerPop perçin olarak da bilinen perçinler, iş parçasının yalnızca bir tarafına erişilebildiğinde kullanılan kalıcı mekanik bağlantı elemanlarıdır. Merkezinde bir mandrel bulunan silindirik bir gövdeden (kabuk) oluşurlar. Kurulum sırasında mandrel kabuğun içine çekilerek kör tarafın deforme olmasına ve malzemeleri birbirine kenetleyen ikincil bir kafa oluşturmasına neden olur.
"Kör" terimi bağlantı elemanının kendisini değil montaj durumunu ifade eder. Bu tip perçin, otomotiv montajında, metal levha imalatında, havacılık yapılarında, bina kaplamalarında ve erişimin tek tarafla sınırlı olduğu genel imalatta yaygın olarak uygulanır.
Kör perçin dört ana bölümden oluşur:
| Bileşen | Tanım |
| Perçin gövdesi (kabuk) | Önceden oluşturulmuş kafaya sahip içi boş silindir (genellikle kubbeli veya havşalı) |
| Mandrel | Belirli bir çekme kuvvetinde ayrılacak şekilde tasarlanmış kırılma noktasına sahip iç gövde |
| Ayar kafası (alet üzerinde) | Mandreli kavrayan ve çekme kuvveti sağlayan takım bileşeni |
| Kör taraf başlığı | Malzemeleri erişilemeyen taraftan sıkıştıran, ayarlama sırasında oluşan deforme kısım |
Çalışma prensibi: Perçin aleti mandreli kavrar ve dışarı doğru çeker. Mandrel geri çekildikçe genişleyen ucu perçin gövdesini kör tarafta radyal olarak genişlemeye zorlayarak ampul şeklinde bir kafa oluşturur. Önceden belirlenmiş bir gerilimde mandrel boyun noktasında kırılır ve ayarlanan perçin yerinde kalır.
Perçin malzemesinin seçimi, birleştirilen temel malzemeye, çevreye maruz kalmaya ve mekanik yük gereksinimlerine göre yapılacaktır.
Alüminyum perçinler (çelik veya alüminyum mandrelli)
Genel montaja uygun, en yaygın tip
Hafif, orta düzeyde kesme ve çekme mukavemeti
Sac metal, HVAC kanalları, tüketici ürünleri, otomotiv iç mekanları için kullanılır
Çelik perçinler (çinko kaplamalı veya düz)
Alüminyumdan daha yüksek mukavemet
Yapısal uygulamalar ve ağır malzemeler için uygundur
Çelik çerçevelerde, makine korumalarında, endüstriyel ekipmanlarda kullanılır
Paslanmaz çelik perçinler
Korozyona dayanıklı, dış mekan ve deniz ortamlarına uygun
Daha yüksek mukavemet ve sertlik, daha güçlü kurulum araçları gerektirir
Denizcilik donanımında, mimari kaplamada, kimyasal işleme ekipmanlarında kullanılır
Bakır ve pirinç perçinler
İyi elektrik iletkenliği ve korozyon direnci
Elektrik uygulamalarında, dekoratif donanımlarda, deri ürünlerde kullanılır
Monel (nikel-bakır alaşımı) perçinler
Deniz suyu ve kimyasal ortamlarda mükemmel korozyon direnci
Yüksek mukavemet ve sıcaklık dayanımı
Deniz mühendisliğinde, kimya tesislerinde, açık deniz yapılarında kullanılır
Çap: Perçin çapı gövdenin dış çapını ifade eder. Yaygın boyutlar arasında 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4") yer alır. Çap seçimi yük taşıma gereksinimine göre yapılır: daha büyük çaplar daha yüksek kesme ve çekme dayanımı sunar.
Kavrama aralığı: Bu, birleştirilen malzemelerin toplam kalınlığıdır. Her perçin boyutu, genellikle üretici tarafından sağlanan belirli bir kavrama aralığını kapsar.
| Çap | Tipik Kavrama Aralığı | Uygulama Kalınlığı |
| 2,4 mm | 1,0~3,0 mm | İnce sac ve elektronik |
| 3,2 mm | 1,5~4,5 mm | Hafif sac |
| 4,0 mm | 2,0~5,0 mm | Orta tabaka montajı |
| 4,8 mm | 2,5~6,5 mm | Genel yapısal bağlantılar |
| 6,4 mm | 3,0~8,0 mm | Ağır hizmet uygulamaları |
Kritik kural: Kavrama aralığı gerçek malzeme kalınlığını kapsamalıdır. Perçin çok kısa olursa uygun bir kör başlık oluşturamaz ve bu da bağlantının bozulmasına neden olur. Çok uzun olursa mandrel temiz bir şekilde kırılmayabilir ve fazla gövdenin çıkıntı yapmasına neden olabilir.
Güvenilir perçin performansı için uygun delik hazırlığı şarttır.
Delik çapı: Delik perçin gövdesi çapından 0,1~0,2 mm daha büyük olacaktır. Büyük boyutlu delikler kesme mukavemetini azaltır ve eklem hareketine izin verir. Küçük delikler, yerleştirme sırasında perçin gövdesine zarar verebilir ve ayarlama zorluklarına neden olabilir.
| Perçin Çapı | Önerilen Delik Boyutu |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Kenar mesafesi: Delik merkezi, malzemenin kenarından en az perçin çapının 2 katı olmalıdır. Yetersiz kenar mesafesi perçin yüklendiğinde malzemenin yırtılmasına neden olur.
Malzeme hizalaması: Delme veya zımbalama işleminden önce tüm katmanların düzgün şekilde hizalanması gerekir. Perçin gövdesi yuvalarının iş parçasıyla aynı hizada olmasını sağlamak için deliğin her iki tarafındaki çapaklar giderilmelidir.
Adım 1: Doğru perçini seçin Çapın, kavrama aralığının ve malzemenin uygulama için uygun olduğunu doğrulayın.
Adım 2: İş parçalarını hazırlayın Tüm katmanlara delik açın veya delik açın. Çapakları giderin ve yüzeyleri temizleyin. Perçinleme sırasında ayrılmayı önlemek için malzemeleri birbirine kelepçeleyin.
Adım 3: Perçini takın Perçini erişilebilir taraftan deliğe yerleştirin. Önceden şekillendirilmiş kafa üst yüzeye düz bir şekilde oturmalıdır. Perçin gövdesinin tüm katmanlar boyunca tamamen uzandığından emin olun.
Adım 4: Perçin aletini konumlandırın Uygun burun parçasını perçin aletine takın. Burun parçasını perçin mandrelinin üzerine tam olarak oturduğundan emin olacak şekilde yerleştirin.
Adım 5: Aleti çalıştırın Mandreli çekmek için aleti sıkın veya etkinleştirin. Mandrel belirlenen boyun noktasında kırılana kadar devam edin. Düzgün ayarlanmış bir perçin, kör başlığın tamamen oluştuğunu ve kırık mandrelin fabrika başlığıyla aynı hizada veya biraz altında olduğunu gösterecektir.
Adım 6: Kurulumu inceleyin Aşağıdakileri kontrol edin:
Fabrika kafası malzemeyle aynı hizada yerleştirilmiştir
Malzemeler arasında boşluk yok
Kör kafa tamamen şekillendirilmiştir (varsa malzemenin yukarı çekilmesiyle erişilebilir taraftan görülebilir)
Mandrel kırılması temiz ve doğru derinlikte
| Kusur | Gözlemlenebilir İşaret | Muhtemel Sebep |
| Tamamlanmamış kör kafa | Kör tarafta çok az deformasyon var veya hiç deformasyon yok | Malzeme kalınlığına göre çok uzun perçin; yetersiz çekme kuvveti |
| Oturmadan önce kırık mandrel | Mandrel, sıkıştırma malzemeleri olmadan kırılıyor | Takım burnu çok küçük; perçin çok kısa; malzeme ambalajının aşırı olması |
| Hasarlı fabrika kafası | Erişilebilir tarafta çatlaklar veya deformasyon | Aşırı kuvvet; yanlış hizalanmış alet; kırılgan malzeme |
| Gevşek bağlantı | Malzemeler ayarlandıktan sonra ayrılabilir veya taşınabilir | Yanlış kavrama aralığı; delik büyük; yetersiz ayar döngüsü |
| Mandrel alete sıkıştı | Mandrel aradan sonra çıkmıyor | Burunluk aşınmış; aletteki yabancı madde; yanlış burun parçası boyutu |
| Oval veya deforme olmuş delik | Ayarlamadan sonra delik şekli bozuk | Büyük boyutlu delik; yanlış hizalanmış malzemeler; aşırı yanal yük |
Manuel perçin pensesi Ara sıra kullanıma ve hafif uygulamalara uygundur. 4,8 mm'ye kadar perçin çaplarına uygun modeller mevcuttur. Kaldıraç tasarımı değişiklik gösterir: küçük perçinler için tek saplı, daha büyük boyutlar için bileşik hareketli.
Pnömatik perçin tabancaları Yüksek hacimli üretime uygun havayla çalışan aletler. Tutarlı çekme kuvveti ve daha hızlı çevrim süreleri sunun. Büyük çaplı perçinler ve paslanmaz çelik türleri için gereklidir. Hava beslemesi tipik olarak 5~7 bardır.
Pille çalışan perçinleme aletleri Taşınabilir ve saha uygulamaları için uygundur. 4,8 mm'ye kadar genel amaçlı perçinlerin çoğu için yeterli gücü sunar. Pil teknolojisi kablosuz kullanım kolaylığı sağlar ancak şarj başına sınırlı çevrim kapasitesi sunar.
Hidrolik ve servo perçinleyiciler Yüksek mukavemetli yapısal perçinler de dahil olmak üzere ağır endüstriyel uygulamalarda kullanılır. Kalite güvencesi için hassas çekme kuvveti izleme ve veri takibi sağlayın.
Burun parçası seçimi: Her perçin çapına karşılık gelen bir burun parçası gerekir. Perçin boyutlarını değiştirirken burunlukların değiştirilmesi gerekir. Bazı aletler üretim verimliliği için hızlı değiştirme sistemleri sunar.
Kör perçin bağlantıları tipik olarak birincil çekme yükleri (malzemeleri birbirinden ayıran kuvvetler) için değil, kesme yükleri (bağlantı düzlemine paralel kuvvetler) için tasarlanmıştır.
Kesme mukavemeti perçinin eksenine dik olarak dayanabileceği maksimum kuvvettir. Bu, çoğu bindirme bağlantısı için birincil tasarım parametresidir.
Çekme mukavemeti perçinin kendi ekseni boyunca dayanabileceği maksimum çekme kuvvetidir. Çoğu kör perçin tipi için genellikle kesme mukavemetinden daha düşüktür.
Yorulma performansı: Kör perçinler, içi boş gövde ve mandrel deliğindeki gerilim konsantrasyonu nedeniyle katı perçinlere kıyasla daha düşük yorulma direncine sahiptir. Döngüsel yükleme uygulamaları için yapısal perçinler veya yüksek mukavemetli tipler (monel veya çelik gibi) dikkate alınacaktır.
Bağlantı tasarımı önerisi: Ağır yüklü bir bağlantıda tek bir perçin yerine, kademeli bir düzende birden fazla perçin kullanın. Malzemenin zayıflamasını önlemek için perçinler arasındaki minimum aralık perçin çapının 3 katıdır.
Temas eden farklı malzemeler galvanik korozyon riski oluşturur. Taban malzemesiyle uyumlu perçin malzemesini seçin.
| Temel Malzeme | Önerilen Perçin Malzemesi |
| Alüminyum levha | Alüminyum (çelik mandrel ile kabul edilebilir) |
| Çelik sac (boyalı/boyasız) | Çelik (çinko kaplama) veya paslanmaz çelik |
| Paslanmaz çelik sac | Paslanmaz çelik |
| Bakır alaşımları | Pirinç veya bakır |
| Deniz ortamları | Monel veya paslanmaz çelik 316 |
Kural: Perçinler, ana malzemenin hızla korozyona uğramasını önlemek için ana malzemeye göre katodik (daha asil) olacaktır. Emin değilseniz sızdırmazlık maddesi veya contalarla yalıtın.
Yalıtılmış perçinler: Merkezinden su veya gaz sızıntısını önleyen kapalı uçlu bir gövdeye sahiptir. Su geçirmez uygulamalarda, basınçlı kaplarda ve hava koşullarına maruz kalan yapılarda kullanılır.
Çoklu kavramalı perçinler: Daha geniş bir kavrama aralığını kapsayacak şekilde tasarlanmış olup envanter gereksinimlerini azaltır. Değişken malzeme kalınlıklarına sahip uygulamalar için uygundur.
Kendiliğinden delen perçinler (SPR): Önceden delinmemiş delikler olmadan monte edilir. Perçin üst katmanı delip geçerek alt katmana doğru genişler. Otomotiv gövde montajında, özellikle alüminyum ve karışık malzeme bağlantılarında kullanılır.
Kök perçinleri kırma: Mandrel kafası, ayarlandıktan sonra perçin gövdesi içinde sabit kalır ve mandrelin düşmesini önler. Gevşek mandrellerin kirlenmeye neden olabileceği uygulamalarda (gıda işleme, elektronik) gereklidir.
Yivli perçinler: Plastik, ahşap veya kompozitler gibi yumuşak malzemelerde gelişmiş çekme performansı için yivli bir gövdeye sahiptir.
Perçinler kuru ve temiz koşullarda, nem ve kirletici maddelerden korunarak saklanacaktır. Alüminyum ve çelik perçinler nemli ortamlarda oksitlenebilir, bu da ayar performansını ve korozyon direncini etkileyebilir.
Kullanılıncaya kadar orijinal ambalajında saklayın
Depolama alanı nemini %60'ın altında tutun
Yağlara, solventlere ve endüstriyel toza maruz kalmaktan kaçının
Envanteri ilk giren ilk çıkar esasına göre dönüşümlü olarak kullanın
Uzun süre (24 aydan fazla) saklanan perçinler kullanılmadan önce korozyon veya bozulma açısından incelenecektir.
Görsel inceleme (kurulum kontrolü):
Fabrika kafası aynı hizada ve eşmerkezlidir
Mandrel kırılması temiz ve başın altından görülebiliyor
Her iki tarafta da çatlak veya deformasyon yok
Çekme çekme testi: Kesme ve çekme değerlerinin spesifikasyonlara uygun olduğunu doğrulamak için bir çekme test cihazı kullanılarak numune perçinlerinin periyodik olarak çekme testi yapılır. Minimum numune: parti başına 5 perçin.
Kavrama testi: Ayarlanmış perçin içinde kalan mandrel uzunluğunun kabul edilebilir sınırlar dahilinde olduğunu doğrulayın (tipik olarak kafa yüzeyinin 0,5~1,5 mm altı).
Tahribatlı muayene: Kör kafa oluşumunu denetlemek ve yeterli malzeme deformasyonunu doğrulamak için seçilmiş perçinlerin kesiti. Bu özellikle proses validasyonu ve takım değişikliği validasyonu sırasında önemlidir.
| Sorun | Acil Kontrol | Çözüm |
| Perçin delikte dönüyor | Delik çapı çok büyük | Daha büyük çaplı perçinle değiştirin; doğru delik boyutu |
| Perçin eklenemiyor | Delik çapı çok küçük | Boyutu düzeltmek için delik delme |
| Alet çekemiyor | Yanlış burun parçası veya aşınmış alet çenesi | Burun parçasını değiştirin; servis aracı |
| Mandrel çok erken kırılıyor | Kavrama aralığı çok kısa | Daha uzun kavramalı perçin kullanın |
| Mandrel kırılmaz | Yetersiz çekme kuvveti | Daha güçlü bir araç kullanın; hava basıncını kontrol edin |
| Kör kafa oluşmadı | Perçin çok uzun veya alet arızalı | Kavrama aralığını doğrulayın; aletin çalışmasını kontrol edin |
| Malzemeler ayarlandıktan sonra ayrılır | Yetersiz sıkma kuvveti | Kavrama aralığını kısaltın; delik uyum doğruluğunu artırın |
Bu kılavuz, kör perçinlerin seçimi ve montajı için temel referans sağlar. Kritik uygulamalar için üreticinin teknik spesifikasyonlarına başvurun ve üretim öncesinde temsili düzenekler üzerinde yeterlilik testleri yapın.
